PESAWAT SEDERHANA - MATERI FISIKA ( IPA ) SMP KELAS VIII

Alat yang digunakan untuk memudahkan pekerjaan manusia dikenal dengan pesawat sederhana. Dengan menggunakan pesawat sederhana, oramg dapat melakukan pekerjaan lebih baik, lebih cepat dan lebih murah. Dalam kehidupan sehari – hari orang menggunakan pesawat sederhana untuk tujuan – tujuan berikut:
Mengubah energi
Memindahkan energi
Memperbesar kecepatan
Mengubah arah

Ada beberapa jenis pesawat sederhana adalah;

Pengungkit tuas

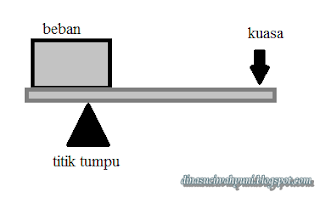

Tuas digunaka untuk memngungkit beban. Dengan adanya tuas, benda yang berat dapat dipindahkam dengan gaya yang kecil. Konsep tuas dapat dilihat memlalyi gambar berikut:


Berdasarkan gambar , tuas akan mengalami keseimbangan ketika memenuhi persamaan berikut:



Keterangan :
W = beban ( N )
F = kuasa ( N )
Lb = ( lengan beban atau jarak beban ke penumpu ( m )
Lk = lenan kuasa atau jarak kuasa ke penumpu ( m)


Keuntungan mekanis dari tuas dituliskan dalam persamaan berikut:

Tuas dibedakan menjadi tiga macam. Tiga macam tuas sebagai berikut;

Tuas jenis pertama


Tuas jenis pertama adalah tuas dengan susunan titik tumpu di antara titik beban dan titik kuasa. Contuh tuas jenis pertama yaitu gunting, jungkat jungkit dan tang
Tuas jenis ke dua

Adalah tuas dengan susunan titik beban di antara titik kuasa dan titik tumpu. Contoh tuas jenis kedua yaitu gerobak dorong dan pembuka tang
Tuas jenis ketiga

Adalah tuas dengan susunan titik kuasa diantara titik beban dan titik tumpu. Contoh tuas jenis ketiga yaitu alat pemancing ikan.

Bidang Miring
Bidang mring merupakan salah satu pesawat sederhana yang digunakan untk mempermudah usaha, tetapi tidak mengurangi usaha yang dilakukan.

Persamaan dari bidang miring sebagai berikut:


Keterangan :
w = berat beban (N)
F = gaya dorong ( N )
l = panjang papan bidang miring ( m)
h = ketinggian bidang miring ( m)

bidang miring sering diguanakan dalam kehidupan sehari – hari. Penggunaan bidang miring dalam kehidupan sehari –hari seperti berikut :
membantu memindahkan benda ke dalam truk
tangga selalu di pasang miring
jalan di daerah pegunungan dibuaat berkelok kelok

Katrol
katrol adalah salah satu pesawat sederhana untuk memudahkan pekerjaan manusia mengangkat benda ke atas atau vertikal. Katrol juga berfungsi mengubah gaya angkat ke atas menjadi gaya tarik ke bawah sehingga penarikan benda lebih mudah. Ada tiga jenis pemasangan katrol dalam kehidupan, antara lain:

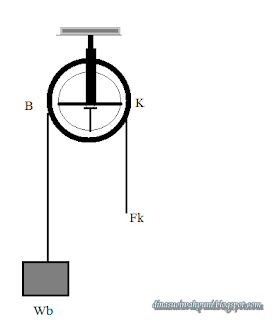

Katrol Tetap

KM = W/F = 1

Katrol Bebas

KM = W/F = 2

Katrol Majemuk

KM = W/F =x
